Fabricante chino de interruptores en tanque muerto libres de SF6 - 72,5 kV

  • Fabricante chino de interruptores en tanque muerto libres de SF6 - 72,5 kV

Atributos clave

Marca ROCKWILL
Serie RVD
Tensión nominal 72.5kV
Frecuencia nominal 60 Hz
Bajo impulso de rayo 350kV
Corriente nominal normal 1200/2000/3000 A
Corriente nominal de cierre en cortocircuito 100 kA

Descripción

Rockwill Group es una empresa líder de alta tecnología en China, especializada en la investigación y desarrollo, fabricación y venta de aparamenta de media y alta tensión y componentes durante más de 20 años. Tras Pinggao Electric, XD Group y XJ Electric, Rockwill Group es uno de los pocos fabricantes nacionales en China que ha dominado de forma independiente la tecnología central de los interruptores automáticos de tanque muerto sin SF₆ de 72,5 kV y ha comercializado con éxito el producto.

Basándonos en esta experiencia, hemos desarrollado un interruptor automático de tanque muerto sin SF₆ (DTCB) que es muy similar a su predecesor con SF₆. Utilizando nuestra tecnología de aislamiento y maniobra sin SF₆ g³, el nuevo RVD-72.5 mantiene su diseño compacto con la misma superficie ocupada. El rendimiento y los costes del ciclo de vida se mantienen similares, al tiempo que ofrecen una reducción significativa de la huella de carbono.

La mezcla de gas sin SF₆ utilizada en el nuevo RVD-72.5 funciona según el mismo principio bien conocido para fines de aislamiento y corte que el gas SF₆. El gas g³ es una mezcla de dióxido de carbono (CO₂) con oxígeno (O₂) y un pequeño porcentaje de un aditivo (C4F7N), cuyas propiedades físicas son esenciales para el g³. Su contribución al calentamiento global es significativamente menor que la del gas SF₆, reducida en un 99%.

Vídeo de presentación del producto

Características principales

Cámaras de corte de autoproducción avanzadas

  • Comparte muchos componentes con el interruptor automático de SF₆ RHD-72.5
  • Mecanismos de accionamiento por muelles de baja energía y alta durabilidad
  • Onda cortada de 2 μs a 452 kV
  • Capacidad de soportar barra cero

Fácil integración del sistema

  • Los interruptores se ensamblan, cablean y prueban completamente en fábrica antes del envío
  • Procedimientos operativos y de mantenimiento similares a los de los interruptores automáticos de SF₆
  • Diseño compacto común a todas las aplicaciones de subestaciones, incluida la ampliación de subestaciones existentes

Especificaciones técnicas

IEC VALOR UNIDADES
Tensión nominal 72.5 kV
Frecuencia nominal 60 Hz

Nivel de aislamiento nominal

  • a frecuencia industrial, en seco
  • a frecuencia industrial, húmedo
160 kV
140 kV
Bajo impulso de rayo 350 kV
Corriente nominal normal 1200/2000/3000 A
Corriente nominal de ruptura en cortocircuito 40 kA
Corriente nominal de cierre en cortocircuito 100 kA
Tiempo de apertura nominal 50 ms
Secuencia de maniobra nominal O-CO-15s-CO
O-0.3s-CO-180s-CO

Dimensiones

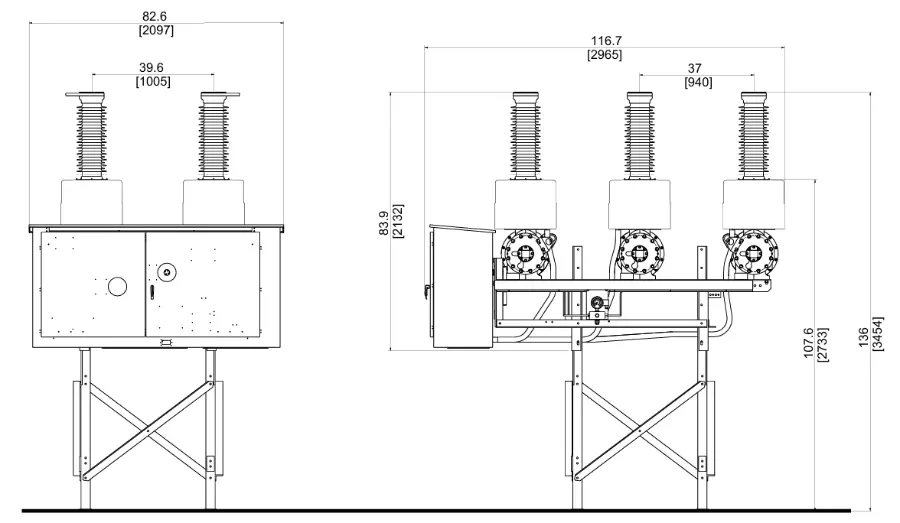

Dimensiones del interruptor automático de tanque muerto libre de SF₆

Condiciones ambientales

Límite superior de la temperatura del aire ambiente +40 °C
Promedio de la temperatura del aire ambiente en 24 horas +35 °C
Límite inferior de la temperatura del aire ambiente –30 °C
Altitud sobre el nivel del mar ≤ 1000 m
Humedad relativa (promedio de 24 horas) ≤ 95%
Humedad relativa (promedio mensual) ≤ 90%
Presión de vapor de agua (promedio de 24 horas) ≤ 2.2 kPa
Presión de vapor de agua (promedio mensual) ≤ 1.8 kPa
Radiación solar ≤ 1000 W/m²
Nivel de contaminación Nivel III
Capacidad sísmica Alta sismicidad según IEEE 693

Escenarios de aplicación

  • Subestaciones de distribución urbanas & industriales de 72,5 kV
  • Elevación de tensión en energías renovables / Integración a la red
  • Modernización & ampliación de subestaciones existentes
  • Regiones de alta sismicidad
  • Proyectos de red ecológicos / sensibles al medio ambiente

Solutions for SF₆-free Dead Tank Circuit Breaker

  • Informe de la Solución del Interruptor de Corte SF6 para Tanque Muerto en la Región de Sudáfrica
    Ⅰ. Antecedentes del Proyecto​​Como el primer país africano en adoptar la tecnología de interruptores de SF6 en tanque muerto, el sistema eléctrico de Sudáfrica se enfrenta a estos desafíos:​Envejecimiento de los Interruptores de SF6 en Tanque Muerto: Los interruptores de alta tensión existentes muestran un envejecimiento severo, ​especialmente los interruptores de SF6 en tanque muerto heredados​ con tasas de fallo aumentadas.​Limitaciones de los Interruptores de SF6 en Tanque Muerto: En regiones
  • Solución de Interruptor de Corte SF6 con Tanque Muerto para Regiones del Altiplano Africano (Etiopía)
    Antecedentes del Proyecto​Etiopía, situada en el altiplano de África Oriental, tiene una altitud media superior a 3.000 metros. En algunas áreas, las temperaturas invernales pueden descender hasta -30°C, acompañadas de variaciones diurnas de temperatura significativas (hasta 25°C diarios) y radiación ultravioleta intensa. El sistema eléctrico local se enfrenta a los siguientes desafíos:​Riesgo de Liquefacción de Gas SF6: Los interruptores de circuito de tanque muerto tradicionales con ga

Biblioteca de Recursos Documentales SF₆-free Dead Tank Circuit Breaker

Perfil del Grupo Rockwill Electric
Público.
Perfil del Grupo Rockwill Electric
Folleto
English
Interruptor de circuito de tanque muerto libre de SF6/vacío RVD
Público.
Interruptor de circuito de tanque muerto libre de SF6/vacío RVD
Folleto
English
RVD-145 Interruptor de vacío de tanque muerto
Público.
RVD-145 Interruptor de vacío de tanque muerto
Folleto
English
Interruptor de vacío en tanque muerto
Restringido.
Interruptor de vacío en tanque muerto
Catálogo de productos
English
PDF
PDF

Preguntas frecuentes para SF₆-free Dead Tank Circuit Breaker

¿Comparte el RVD-72.5 la misma huella que la versión tradicional de SF₆? ¿Puede reemplazar directamente el interruptor de SF₆ existente?

Sí. Conserva la misma huella compacta que su predecesor con SF₆. Los procedimientos de mantenimiento y operación son similares, lo que facilita la modernización y ampliación de subestaciones.

¿Cuál es la base tecnológica central de Rockwill para este interruptor en tanque muerto libre de SF₆?

Rockwill es uno de los pocos fabricantes chinos que han dominado y comercializado de forma independiente la tecnología clave de los interruptores en tanque muerto libres de SF₆ de 72,5 kV, con más de 20 años de experiencia en I+D y producción de aparamenta de MT y AT.

¿Qué tipo de cámara de interrupción y mecanismo de accionamiento adopta el interruptor automático en tanque muerto libre de SF₆ RVD-72.5?

Está equipado con avanzados interruptores de auto-soplado y duraderos mecanismos de accionamiento de resorte-resorte de baja energía. Muchas piezas son intercambiables con las del interruptor automático de SF₆ RHD-72.5.

¿Cuál es el estado de entrega en fábrica del interruptor de circuito de tanque muerto RVD-72.5 libre de SF₆?

El interruptor se ensambla, cablea y prueba por completo en fábrica antes de su envío para simplificar la instalación y la puesta en servicio in situ.
