Trasformatore di distribuzione H59 da 15-30kV per linee elettriche aeree esterne

Attributi Descrizione Biblioteca di risorse documentali

Attributi chiave

Marca	ROCKWILL
Serie	S
Tensione primaria nominale	15/20/30 kV
Potenza	50-2000 kVA
Perdita a vuoto	145-2600 W
Perdita a carico	1350-25500 W

Descrizione

ROCKWILL® Electric si impegna a offrire ai nostri clienti le tecnologie più recenti, prezzi competitivi e i migliori servizi per l'automazione della distribuzione.Con lo sviluppo dell'industria elettrica, spinta dall'urbanizzazione, dall'intensificazione degli impianti, dai progressi tecnologici e dalla necessità urgente di adattabilità alle varie situazioni, Rockwill ha sviluppato con successo il Trasformatore Top-Mounted High/ Low Voltage Bushing (noto comunemente come H59 Trasformatore di Distribuzione), sfruttando anni di esperienza nel design elettrico e integrando concetti tecnici avanzati a livello globale.

L'H59 si riferisce a un trasformatore di potenza in cui sia la bushing ad alta tensione che quella a bassa tensione sono installate verticalmente sulla parte superiore dell'unità. Questa configurazione strutturale consente di far passare tutti i cavi ad alta e bassa tensione attraverso la parte superiore, rendendolo adatto a scenari con vincoli spaziali laterali rigorosi o richiedenti connessioni a busbarre verticali. È un tipo comune di trasformatore a immersione in olio.

Parametri tecnici principali

Rated primary voltage（kV）	Power (kVA)	No-load loss (W)	Load loss (W)	Impedance voltage (%)	Efficiency 75% cosΦ=0.8	Efficiency 75% cosΦ=1	Efficiency 100% cosΦ=0.8	Efficiency 100% cosΦ=1
15/20/30	50	145	1350	4	97.07	97.65	96.40	97.10
	100	210	2150	4	97.69	98.14	97.13	97.69
	160	460	2350	4	98.18	98.54	97.85	98.27
	250	650	3250	4	98.37	98.70	98.09	98.46
	400	930	4600	4	98.56	98.84	98.30	98.64
	630	1300	6500	4	98.71	98.96	98.48	98.78
	800	1220	10700	6	98.51	98.81	98.17	98.53
	1000	1400	13000	6	98.57	98.85	98.23	98.58
	1250	1800	16000	6	98.58	98.86	98.25	98.60
	1600	2200	20000	6	98.62	98.89	98.30	98.63
	2000	2600	25500	6	98.61	98.88	98.27	98.61

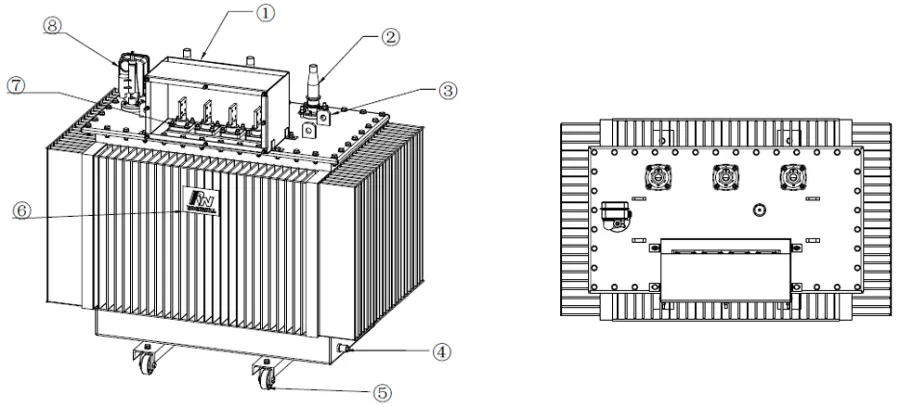

Disegno schematico di assemblaggio

iee-business

① Scatola cavi LV ② Presa ad inserimento HV ③ Maniglia di sollevamento ④ Valvola di drenaggio dell'olio ⑤ Rullo ⑥ Targhetta ⑦ Presa secca LV ⑧ Dispositivo di protezione integrato

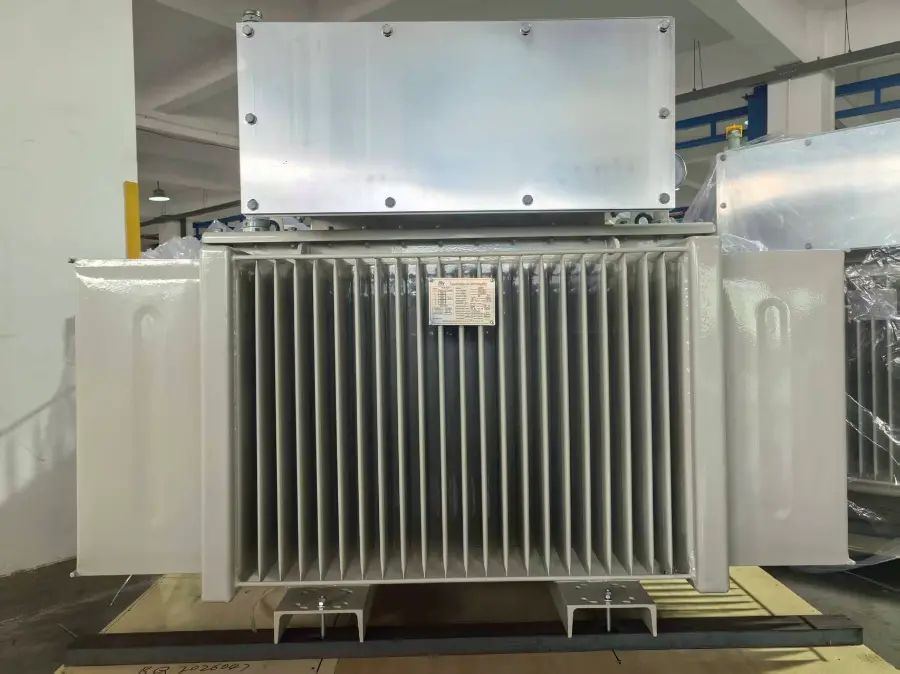

Fotografie fisiche del trasformatore di distribuzione H59

iee-business

Trasformatore di distribuzione H59 conforme agli standard

Solutions for distribution transformer

Altro

Soluzione Trasformatore di Terra ROCKWILL H59: Avvolgimento Zig-Zag e Monitoraggio Intelligente per Sistemi di Terra Neutro

Soluzione di Trasformatore di Terra H59 ROCKWILL: Avvolgimento a Zig-Zag e Monitoraggio Intelligente per Sistemi di Terra NeutraleScenari di Applicazione:Terra del punto neutro in sistemi non terra o terra risonante, limitazione della corrente di cortocircuito monofase, soppressione dell'overvoltage del sistema.I. Soluzioni di Progettazione CoreTrasformatore di Terra PersonalizzatoBasato sulla piattaforma di trasformatore a olio immerso H59, con il lato ad alta tensione che utilizza avvolgimenti
