Unità di anello a isolamento con aria/pazienza pura senza SF₆ 24kV
Attributi chiave
| Marca | ROCKWILL |
| Serie | REC |
| Tensione massima nominale | 24kV |
| Corrente massima nominale | 630/1250 A |
| Frequenza nominale | 50/60 |
| Metodo di isolamento | Pure air/Nitrogen |
Descrizione
Riepilogo
ROCKWILL si impegna a fornire ai clienti tecnologie all'avanguardia, prezzi competitivi e servizi di alta qualità nel campo dell'automazione della distribuzione. La serie REC™ di armadietti di interruttore isolati con aria pura/azoto (gas ecologico) è in produzione su larga scala da quasi dieci anni, avendo subito un processo completo di R&D e verifica, con notevoli vantaggi in termini di vita meccanica, scarica parziale, resistenza all'isolamento, resistenza alle intemperie e altri aspetti.ROCKWILL controlla rigorosamente la qualità dei prodotti e i processi di fabbricazione. Dopo numerosi confronti tra gas, è stata scelta l'aria sintetica pura ad alta purezza e bassa umidità come gas isolante preferito per sostituire l'SF₆. Il prodotto utilizza un processo di fusione a guaina morbida per l'interruttore a vuoto e un interruttore trifase rotativo accuratamente progettato. Con una scatola del gas completamente sigillata e un design ottimizzato della distribuzione del campo elettrico, la scarica parziale dell'intero armadio è inferiore a 5pC. Il meccanismo di funzionamento, trattato con tecnologia di rivestimento in lega di zinco, ha superato oltre 168 ore di test alla nebbia salina, con una vita meccanica massima fino a 30.000 operazioni.
Ambiente di servizio
Temperatura dell'aria: temperatura massima: +55℃;
temperatura minima: -40℃
Umidità: umidità media mensile 95%;
umidità media giornaliera 90%.
Sopra il livello del mare: altitudine massima di installazione: 2500m o superiore.
Aria ambientale non visibilmente inquinata da gas, vapori corrosivi o infiammabili. Nessun movimento violento frequente
Principali parametri tecnici (trifase)
| N | Item | Unit | Data |
|---|---|---|---|
| 1 | Rated maximum voltage | kV | 24 |
| 2 | Rated maximum current | A | 630/1250 |
| 3 | Rated frequency | Hz | 50/60 |
| 4 | Method of Arc Suppressing | / | Vacuum |
| 5 | Method of Insulation | / | Pure air/Nitrogen |
| 6 | Rated short circuit breaking current | kA | 20/25 |
| 7 | Rated peak value withstand current | kA | 50/63 |
| 8 | Rated 1min power frequency withstand voltage | kV | 65/79 |
| 9 | Rated lightning impulse voltage | kV | 125/145 |
| 10 | Operation sequence | / | C-0.3-CO-180-CO |
| 12 | Resistance loop | μΩ | ≤140 |
| 13 | Rated gas pressure (20℃ gauge) | Mpa | 0.02 |
| 14 | Minimum operating gas pressure | Mpa | 0 |
| 15 | Mechanical life | / | / |
| Circuit breaker | N | 10000 | |
| Load break switch | N | 3000/6000 | |
| Disconnector | N | 3000/6000 | |
| Earthing switch | N | 3000/6000 | |
| 16 | Protection grade | / | / |
| Gas tank | / | IP67 | |
| Shell | / | IP4X | |
| 17 | Rated annual air leakage rate | % | 0.01 |
Caratteristiche dei Componenti Principali da 630A
Sicurezza e Affidabilità
a. L'interruttore è dotato di interstizi di isolamento "doppio" visibili chiaramente, fornendo una sicurezza e affidabilità migliorate.
b. Il circuito primario presenta un design pulito con una struttura del campo elettrico uniformemente distribuita, assicurando ottime prestazioni elettriche.
Design Compatto
L'interruttore ha dimensioni compatte. Quando installato nella vasca d'aria, la larghezza della vasca può essere ridotta fino a 500 mm. Riempito con una quantità adeguata di gas SF₆, le prestazioni di isolamento dell'interruttore sono pienamente conformi sia agli standard nazionali GB che agli standard internazionali IEC.

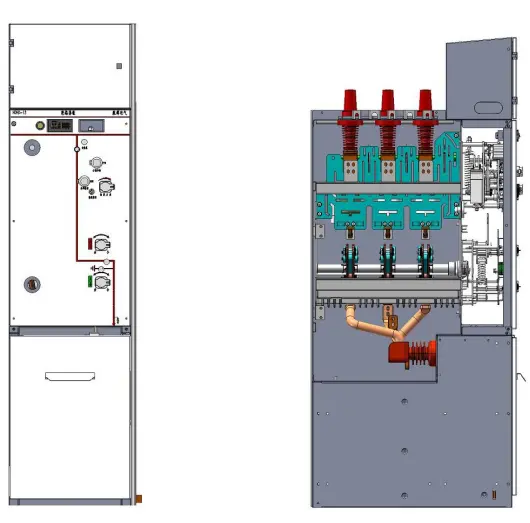

dimensioni
Biblioteca di risorse documentali SF₆-Free Ring Main Unit
FAQ per SF₆-Free Ring Main Unit
La serie REC sostituisce l'esaseruro di zolfo tradizionale con aria sintetica pura ad alta purezza e basso contenuto di umidità o azoto come mezzo di isolamento. Questo anello principale senza SF6 elimina le emissioni di gas serra e si allinea agli standard globali di rete verde, mantenendo al contempo un'alta resistenza all'isolamento e alla corrosione atmosferica.
Come fa l'anello principale senza SF6 a garantire una lunga durata in condizioni avverse?
Questo anello principale senza SF6 presenta un meccanismo di funzionamento trattato con tecnologia di superficie in lega di zinco, che ha superato oltre 168 ore di test di nebbia salina. L'interruttore a vuoto utilizza un processo di fusione morbida, consentendo una vita meccanica fino a 30.000 operazioni anche in temperature comprese tra -40°C e +55°C.
Quali caratteristiche di sicurezza sono integrate nel nucleo da 630A di questo anello principale senza SF6?
La sicurezza e la affidabilità sono prioritarie grazie all'uso di interstizi di isolamento "doppio" chiaramente visibili, che permettono agli operatori di verificare facilmente lo stato del sistema. Inoltre, l'anello principale senza SF6 è progettato con una distribuzione ottimizzata del campo elettrico che mantiene i livelli di scarica parziale inferiori a 5 pC, garantendo un'eccellente prestazione elettrica.
L'anello principale senza SF6 è adatto per installazioni urbane con limiti di spazio?
Sì, l'anello principale senza SF6 presenta un design altamente compatto. Quando installato nella vasca d'aria, la larghezza dell'armadio può essere ridotta a soli 500 mm. Questa struttura risparmiatrice di spazio lo rende una soluzione ideale per la distribuzione secondaria in aree urbane affollate, siti industriali o località ad alta quota fino a 2500 m.
