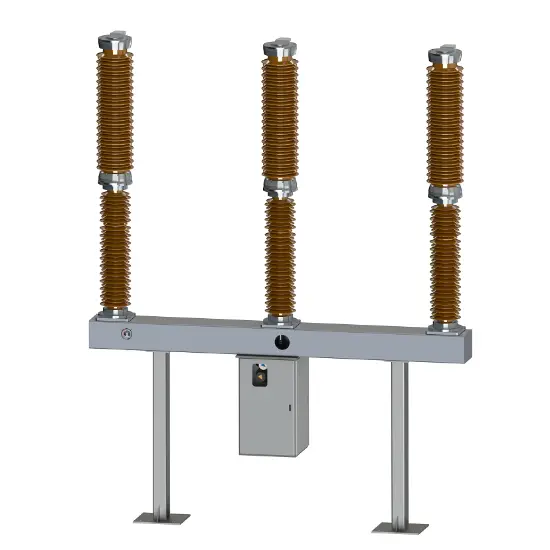

126kV 145kV Hochspannungs-SF6-Schaltgerät
Kernattribute
| Marke | ROCKWILL |
| Serie | RHB |
| Rated voltage | 145 kV/252kV/362kV |
| Rated short-time withstand current | up to 63 kA |
| Rated peak withstand current | up to 158 kA |
| Rated frequency | 50/60 Hz |
Beschreibung
Produktvorstellung：
Der LW36-126(145)(W) Schaltkreis ist ein fortschrittliches elektrisches Gerät, das für vielseitige Anwendungen in Stromsystemen entwickelt wurde. Er ist für den Einphasenbetrieb, die Dreiphasen-Elektrische Verkoppelung und die Dreiphasen-Mechanische Verkoppelung geeignet und optimiert für Netzfrequenzen von 50/60 Hz sowohl in neutralgeerdeten als auch unneutralgeerdeten Systemen. Er zeichnet sich in anspruchsvollen Szenarien aus, bietet C2-Niveaufähigkeiten für die Rück-zu-Rück-Kondensatorbank-Schaltung, die Leerlinien-Ladungsbrechung und die Leerkabel-Ladungsbrechung - entspricht den höchsten internationalen Standards für Zuverlässigkeit und Leistung.
Eignet sich für den Einphasen/Dreiphasen (elektrisch/mechanisch) Betrieb in 50/60Hz Netzen (neutralgeerdete/unneutralgeerdete Systeme). Erfüllt C2-Niveaustandards für Rück-zu-Rück-Kondensatorbank, Leerlinie/Kabelschaltung.
Merkmale
Bogenlöschung: SF6-Gas + Selbstenergietechnologie für geringen Energieverbrauch, 40kA Kurzschlussbrechung (22x aufeinanderfolgend ohne Wartung).
Mechanismus: Federaktuator-System mit 10.000-Zyklus mechanischer Lebensdauer (M2 Klasse), geringes Geräusch (<65dB) und kompakte Bauweise (30% kleiner als traditionelle Modelle).
Zuverlässigkeit:
Erdbeben: Entsprechend IEEE693-2018 1.0g und ETG Chile Standards.
Isolierung: Kriechentfernung >31mm/kV, Betrieb bei Höhen von ≤3000m, verschmutzungssicherer Design.
Dichtigkeit: SF6-Jahresleckrate <0,5%, strenge Entfeuchtung (Feuchtigkeitsgehalt unterhalb der Branchennormen).
Materialien:
Zinkbasislegierung Ventilplatten für stabile Gasdynamik.
Importierte PTFE-Düsen mit hoher Ablationsempfindlichkeit.
Edelstahlmechanismushüllen + heißverzinnte Befestigungsmittel zur Korrosionssicherheit.
Wartung: ≥10-jähriger wartungsfreier Zyklus, 25.000+ globale Installationen, optionales Phasenschließgerät.
Spezifikationen
Spannung: 126kV (145kV Standfestigkeit).
Stromtragfähigkeit: Bestanden 3780A Temperaturanstiegstest mit Sicherheitsabständen.
Umweltbedingungen: -30°C bis +70°C, IP65 Schutz.
Normen: IEC 62271-100, GB 1984, DL/T 402.
Haupttechnische Parameter
Bestellhinweise :
Modell und Format des Schalters.
Nennwert der elektrischen Parameter (Spannung, Strom, Brechstrom usw.).
Betriebsbedingungen (Umgebungstemperatur, Höhe und Umweltverschmutzungsgrad).
Nennwert der Steuerkreiselektrischen Parameter (Nennspannung des Energiespeicher Motors und Nennspannung der Öffnungs- und Schließspulen).
Namen und Mengen der benötigten Ersatzteile, Bauteile und speziellen Geräte und Werkzeuge (sonst bestellt).
Die Verbindungsrichtung des primären oberen Endes.
Was sind die Leistungsmerkmale des Kanisterschalters?
Hohe Isolationsleistung：
Hohe Isolationsleistung: Ob als Isolationsmedium Schwefelhexafluorid (SF6) oder Isolieröl verwendet wird, Tank-Schaltkreise besitzen eine hohe Isolationsleistung. Sie können System-Betriebsspannungen und verschiedene Überspannungen standhalten, um die Sicherheit von Geräten und Personal zu gewährleisten.
Starke Bogenlöschfähigkeit：
Starke Bogenlöschfähigkeit: Das spezielle Design des Bogenlöschraums und des Bogenlöschmediums ermöglichen es Tank-Schaltkreisen, Bögen bei der Unterbrechung von Kurzschlusströmen schnell zu löschen. Dies reduziert die Verbrennungsschäden an den Kontakten, verlängert die elektrische Lebensdauer und die Unterbrechungsleistung des Schalters und senkt die Ausfallzeit und Wartungskosten infolge von Fehlern.
Gute Umweltanpassungsfähigkeit：
Gute Umweltanpassungsfähigkeit: Die geschlossene Tankstruktur bietet hervorragenden Schutz vor Verschmutzung, Feuchtigkeit und Windgetriebenem Sand. Dies ermöglicht es dem Schalter, in verschiedenen geografischen Umgebungen und klimatischen Bedingungen stabil zu arbeiten, was ihn für Freiluft-Umspannwerke, Industrie- und Bergbauunternehmen und andere Orte geeignet macht.
Dokumentationsressourcenbibliothek SF6 circuit breaker
FAQ für SF6 circuit breaker
Die LW10B \ lLW36 \ LW58 Serienprodukte im Musterbuch sind porzellansäulenbasierte SF₆-Schaltkreise, die auf der Verbesserung der ABB'LTB-Serie basieren, mit einer Spannungsabdeckung von 72,5kV-800kV. Sie verwenden die Auto Buffer ™ Selbstversorgungs-Löschtechnologie oder Vakuumlöschtechnologie, integriertes Feder/Motorantriebs-Betriebsmechanismus, unterstützen verschiedene individualisierte Dienstleistungen, decken vollständig die Spannungsebenen von 40,5-1100kV ab, mit einem hervorragenden modularen Design und starker Anpassungsfähigkeit, geeignet für Projekte, die eine flexible Anpassung an verschiedene Stromnetzarchitekturen erfordern. Hergestellt in China, mit schneller globaler Servicereaktionsgeschwindigkeit, hoher Logistikeffizienz und hoher Zuverlässigkeit zu einem angemessenen Preis.
-
