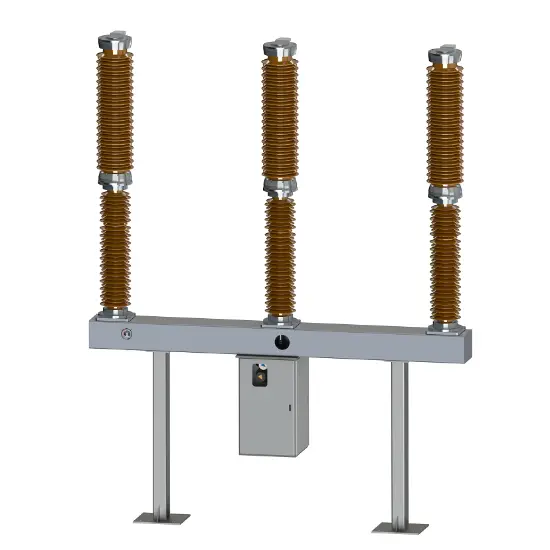

disjoncteur haute tension SF6 126kV 145kV
Attributs clés
| Marque | ROCKWILL |
| Série | RHB |
| Rated voltage | 145 kV/252kV/362kV |
| Rated short-time withstand current | up to 63 kA |
| Rated peak withstand current | up to 158 kA |
| Rated frequency | 50/60 Hz |
Description
Présentation du produit :
Le disjoncteur LW36-126(145)(W) est un dispositif électrique de pointe conçu pour des applications polyvalentes dans les systèmes de puissance. Adapté à l'exploitation monophasée, la liaison électrique triphasée et la liaison mécanique triphasée, ce disjoncteur est optimisé pour des fréquences de réseau de 50/60Hz, que le système soit à la terre ou non. Il excelle dans des scénarios exigeants, offrant des capacités de niveau C2 pour le commutateur de bancs de condensateurs en série, la coupure de ligne sous charge nulle et la coupure de câble sous charge nulle - répondant aux normes internationales les plus élevées en termes de fiabilité et de performance.
Adapté à l'exploitation monophasée/triphasée (électrique/mécanique) dans des réseaux de 50/60Hz (systèmes à la terre/non à la terre). Répond aux normes de niveau C2 pour la commutation de bancs de condensateurs en série, la ligne/câble sous charge nulle.
Caractéristiques
Extinction d'arc : gaz SF6 + technologie d'énergie autonome pour une faible consommation d'énergie, interruption de court-circuit de 40kA (22 fois consécutives sans maintenance).
Mécanisme : système d'actionnement à ressort avec une durée de vie mécanique de 10 000 cycles (classe M2), faible bruit (<65dB) et conception compacte (30% plus petite que les modèles traditionnels).
Fiabilité :
Sismique : conforme aux normes IEEE693-2018 1.0g et ETG Chile.
Isolation : distance de reptation >31mm/kV, fonctionne à une altitude ≤3000m, conception anti-pollution.
Étanchéité : taux de fuite annuel de SF6 <0,5%, déshumidification stricte (taux d'humidité inférieur aux normes de l'industrie).
Matériaux :
Plaques de soupape en alliage de zinc pour une dynamique de gaz stable.
Becs importés en PTFE avec une haute résistance à l'abrasion.
Boîtiers de mécanisme en acier inoxydable + fixations galvanisées à chaud pour résister à la corrosion.
Maintenance : cycle sans maintenance ≥10 ans, 25 000+ installations mondiales, dispositif de fermeture de phase optionnel.
Spécifications
Tension : 126kV (résistance à 145kV).
Courant porteur : test de montée en température de 3780A passé avec des marges de sécurité.
Environnement : -30°C à +70°C, protection IP65.
Normes : IEC 62271-100, GB 1984, DL/T 402.
Paramètres techniques principaux
Instructions pour passer commande :
Modèle et format du disjoncteur.
Paramètres électriques nominaux (tension, courant, courant d'interruption, etc.).
Conditions de fonctionnement (température ambiante, altitude, niveau de pollution environnementale).
Paramètres électriques nominaux du circuit de commande (tension nominale du moteur de stockage d'énergie, tension nominale des bobines d'ouverture et de fermeture).
Noms et quantités des pièces de rechange nécessaires, des pièces et des outils spéciaux (à commander séparément).
Direction de connexion du fil au terminal supérieur principal.
Quelles sont les caractéristiques de performance du disjoncteur en cuve ?
Haute performance d'isolation :
Haute performance d'isolation : Qu'il s'agisse de l'utilisation du gaz hexafluorure de soufre (SF6) ou de l'huile isolante comme milieu isolant, les disjoncteurs en cuve possèdent un niveau élevé d'isolation. Ils peuvent supporter les tensions de fonctionnement du système et diverses surtensions, assurant la sécurité des équipements et du personnel.
Forte capacité d'extinction d'arc :
Forte capacité d'extinction d'arc : La conception spéciale de la chambre d'extinction d'arc et du milieu d'extinction d'arc permet aux disjoncteurs en cuve d'éteindre rapidement les arcs lors de l'interruption des courants de court-circuit. Cela réduit les dommages par brûlure aux contacts, prolonge la durée de vie électrique et la performance d'interruption du disjoncteur, et réduit le temps d'arrêt et les coûts de maintenance associés aux pannes.
Bonne adaptabilité environnementale :
Bonne adaptabilité environnementale : La structure de cuve fermée offre une excellente résistance à la contamination, à l'humidité et au sable transporté par le vent. Cela permet au disjoncteur de fonctionner de manière stable dans divers environnements géographiques et conditions climatiques, le rendant adapté aux postes extérieurs, aux entreprises industrielles et minières, et à d'autres lieux.
Bibliothèque de ressources documentaires SF6 circuit breaker
FAQ pour SF6 circuit breaker
Les produits de la série LW10B \ lLW36 \ LW58 dans le catalogue d'échantillons sont des disjoncteurs à colonne en porcelaine SF₆ basés sur l'amélioration de la série ABB'LTB, avec une couverture en tension de 72,5 kV à 800 kV, utilisant la technologie d'extinction d'arc Auto Buffer ™ auto-alimentée ou la technologie d'extinction d'arc sous vide, intégrant un mécanisme d'exploitation à ressort/moteur, offrant divers services personnalisés, couvrant tous les niveaux de tension de 40,5 à 1100 kV, avec un design modulaire exceptionnel et une forte capacité de personnalisation, adaptés aux projets nécessitant une adaptation flexible à différentes architectures de réseau électrique. Fabriqués en Chine, avec une réponse rapide au service mondial, une efficacité logistique élevée et une grande fiabilité à un prix raisonnable.
-
