Einsphasiger Außenkondensator-Vakuumschalter 15kV 27kV

Gesamte Zusammenfassung

Die RCS-Serie Einphasen-Außenschalter für Kondensatoren ist ein neuartiger Vakuumschalter, der für eine lange mechanische Lebensdauer entwickelt wurde und hauptsächlich zur Schaltung von Einphasenkondensatorenbänken in Verteilernetzen eingesetzt wird. Mit fortschrittlicher Isolationstechnologie und einem kompakten, leichtgewichtigen Design unterstützt er den wartungsfreien Betrieb (mechanische Lebensdauer bis zu 100.000 Schaltvorgängen). Die Einhaltung mehrerer internationaler Standards garantiert einen zuverlässigen Betrieb unter harschen Außenumgebungen und hilft Nutzern dabei, Wartungskosten zu senken und die Versorgungszuverlässigkeit zu verbessern.

Einsatzbedingungen

• Umgebungstemperatur: -40℃~+85℃, tägliche Temperaturdifferenz: 25℃；
• Höhe: ≤1000m Gebiet;
• Windgeschwindigkeit nicht über 35m/s;
• Keine normalen Intensivvibrationen Keine intensiven Erosionsgase, mittlere Umgebung (z.B. Säure, Laugen, Rauch usw.)
• Verschmutzungsklasse: IV Klasse;
• Lade-Temperatur -40℃~+85℃

Produktstruktur

Die Kernstruktur des RCS-Serie-Außenschalters für Kondensatoren besteht aus einem Vakuumschützer, Antriebsmechanismus, Eingangs-/Ausgangsklemmen, Isolations- und Schutzkomponenten sowie einem optionalen intelligenten Controller:

• Vakuumschützer: Verwendet den APG (Automatisierte Druckgierung) Prozess in Kombination mit Silikonkautschuk-Beschichtung, direkt an die Hauptklemme angeschlossen. Dieses Design reduziert Verluste und verbessert sowohl die Isolierleistung als auch die Wetterbeständigkeit.
• Antriebsmechanismus: Umfasst drei Typen – magnetisches Ankerprinzip (lange Lebensdauer), federgetrieben (ökonomisch) und Motor-Feder (hohe Kapazität) – um verschiedene Anforderungen an Lebensdauer und Kosten zu erfüllen.
• Eingangs-/Ausgangsklemmen: Aus T2-Kupfer hergestellt, mit modularen Buchsenklemmen für einfache Montage und Wartung
• Isolierung & Schutz: Standardmäßig mit wasserdichten Verbindungen nach IP64 und hochwertigen Isolierbauteilen ausgestattet, geeignet für harte Außenumgebungen.
• Intelligenter Controller: Unterstützt mehrere Kommunikationsprotokolle und Fernüberwachung, ermöglicht automatische Schaltvorgänge.
• Das Gesamt-Design legt den Fokus auf eine kompakte Struktur, vereinfachte Übertragung, hohe Zuverlässigkeit und geringen Energieverbrauch, abgedeckt von wirtschaftlichen bis hin zu lang lebenden, hochkapazitären Lösungen.

Haupttechnische Parameter

No.	Item		Unit	Data
1	Rated voltage		kV	15/27
2	Rated current		A	630/800/1250
3	Rated frequency		Hz	50/60
4	Power frequency 1min	Dry	kV	60/79
		Wet		55/65
5	Lightning impulse withstand voltage(peak value)alternate, opposite/fracture		kV	110/125/150
6	Rated short circuit breaking current		kA	16/20(25*)
7	Rated short current switching current(peak value)		kA	40/50/(63*)
8	Rated peak value withstand current		kA	40/50/(63*)
9	4S short time withstand current		kA	16/20(25*)
10	Rated operating circulate		-	O-0.3S-CO-180S-CO
11	Breaking current frequency under rated short circuit		times	30
12	Single capacitor breaking		A	630
13	Back to back capacitor bank breaking		A	400
14	Mechanism life		times	30,000
15	Secondary loop 1 min power frequency withstand voltage		kV	2



Controller

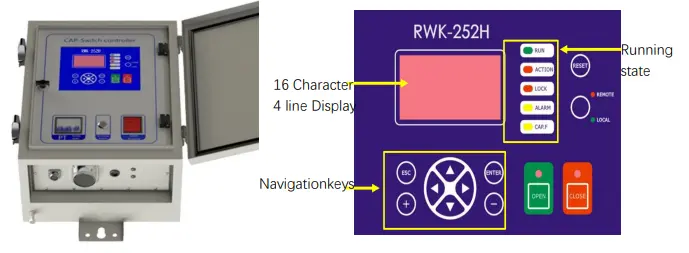

• Merkmale des Kondensator-Schaltreglers

Der RWK-252H Kondensator-Schaltregler arbeitet zusammen mit einem Blindleistungskompensationssystem oder kann manuell bedient werden, um den Schalter des Kondensators zu steuern. Der Regler kann Ereignisse aufzeichnen, einschließlich Selbstprüfereignisse, Gerätestartereignisse und Geräteaktionsereignisse.

• Umriss und Abmessungen für RCS-Kondensator-Schaltregler

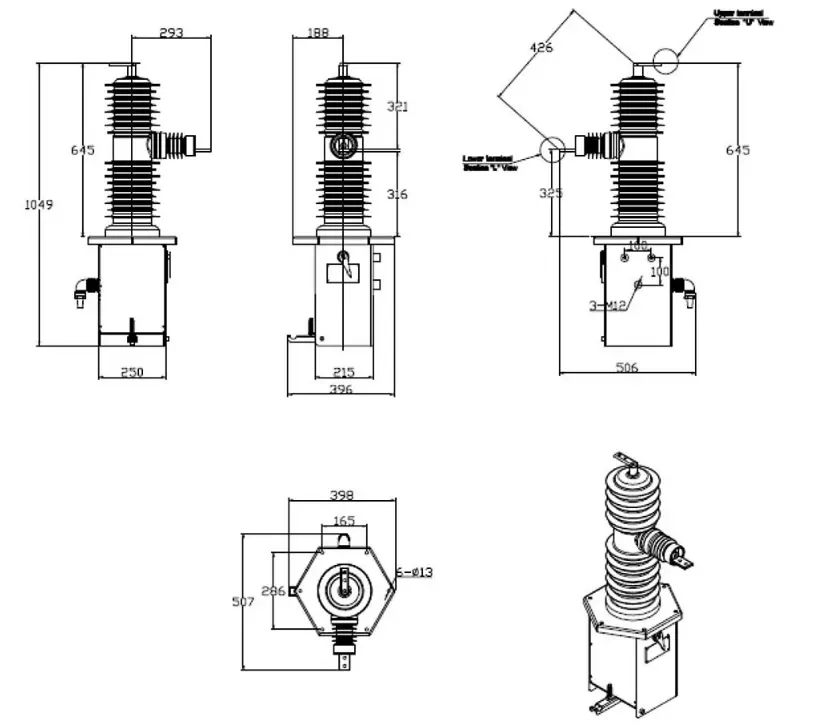

Umrissabmessungen und Spezifikationen des RCS-1
