Intelligenter Outdoor-Vakuumschalter mit Kondensator 11kV 15kV 27kV 38kV

Gesamte Zusammenfassung

Die RCS-Serie ist ein leistungsstarker Außen-Vakuumschalter für Kondensatoren, der von Rockwill eingeführt wurde. Sie umfasst eine Reihe von Konfigurationen, von wirtschaftlichen bis hin zu langlebigen, hochkapazitären Optionen, die für verschiedene Spannungsebenen und Betriebsbedingungen geeignet sind. Ihre Kernvorteile liegen in langer Lebensdauer, hoher Zuverlässigkeit, wartungsfreiem Design und elektrischem Leistungsvermögen, das internationalen Standards entspricht, mit dem Ziel, Energiesystemen bei der Erreichung stabiler und kosteneffektiver Blindleistungskompensation zu helfen.

Merkmale

• Kompakte Struktur & geringer Platzbedarf: Hochintegriertes Design minimiert den Installationsraum, ideal für kompakte Umspannwerksanordnungen.
• Hochwertige Isolierleistung: Fortgeschrittene Isoliermaterialien und -technologien gewährleisten eine überlegene diëlektrische Festigkeit und Wetterbeständigkeit, geeignet für harte Außenbedingungen.
• Intelligentes sekundäres Steuer- und Überwachungssystem: Unterstützt automatische Steuerung, Fernüberwachung und Mehrprotokollkommunikation, ermöglicht präzises Schalten von Kondensatorbänken für Smart-Grid-Upgrade.
• Umspannwerksoptimierte Ausführung: Maßgeschneidert für Umspannwerksanwendungen, erfüllt die Anforderungen an hohe Zuverlässigkeit und lange Lebensdauer von Blindleistungskompensationssystemen.

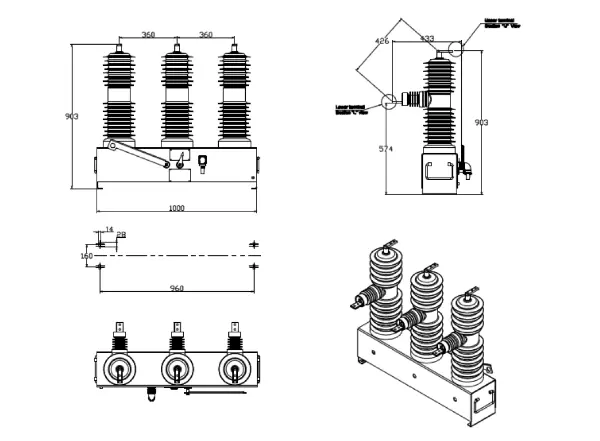

Produktstruktur

Die Kernstruktur des RCS-Serie-Außenkondensatorschalters besteht aus einem Vakuumschützer, Antriebsmechanismus, Eingangs-/Ausgangsklemmen, Isolier- und Schutzkomponenten und einem optionalen intelligenten Steuergerät:

• Vakuumschützer: Verwendet den APG (Automated Pressure Gelation)-Prozess in Kombination mit Silikonkautschukbeschichtung, direkt an der Hauptklemme angeschlossen. Dieses Design reduziert Verluste und verbessert sowohl die Isolierleistung als auch die Wetterbeständigkeit.
• Antriebsmechanismus: Umfasst drei Arten – magnetisches Rasten (lange Lebensdauer), federgetrieben (wirtschaftlich) und Motor-Feder (hohe Kapazität) – um verschiedenen Anforderungen an Lebensdauer und Kosten gerecht zu werden.  Eingangs-/Ausgangsklemmen: Bestehen aus T2-Kupfer, mit modularen Buchsenverbindungen für einfache Montage und Wartung
• Isolierung & Schutz: Standardmäßig mit IP64-geschützten Wasserdichtverbindungen und hochwertigen Isolierbauteilen ausgestattet, geeignet für harte Außenbedingungen.
• Intelligentes Steuergerät: Unterstützt mehrere Kommunikationsprotokolle und Fernüberwachung, ermöglicht automatisierte Schaltvorgänge.
• Das Gesamtdesign legt den Schwerpunkt auf eine kompakte Struktur, vereinfachte Übertragung, hohe Zuverlässigkeit und niedrigen Energieverbrauch, abdeckend von wirtschaftlichen bis hin zu langlebigen, hochkapazitären Lösungen.

Haupttechnische Parameter

Hinweis: Alle oben genannten Isolierkomponenten sind für die Erweiterung bei BIL 170kV. Bei Fragen wenden Sie sich bitte an unseren Ingenieur.

Hinweis: Standardmäßig aus T2-Kupfermaterial hergestellt, für eine Nennstromstärke von 630A. Mit erweitertem Bereich.
