Rockwill 2500kVA Spannungssteigerungstransformator erfolgreich in Namibia

01 Allgemeine Übersicht: 20 MW PV-Kraftwerksprojekt in Namibia

1.1 Projektgrundlagen

Namibia verfügt über einige der besten Sonnenenergie-Ressourcen weltweit, mit einem durchschnittlichen Global Horizontal Irradiation (GHI) von mehr als 2400 kWh/m². Allerdings befinden sich Photovoltaik-Anlagen oft in den zentralen Hochlandregionen und ariden Gebieten, wo die natürliche Umgebung extrem hart ist. Die Projektsitze liegen auf Höhen zwischen 1500 m und 2000 m und sind IEC 60721-3-3 Klasse 3S4-Umgebungen (Starker Sand und Staub) ausgesetzt.

Unter diesen Bedingungen sind herkömmliche Transformatoren stark gefährdet durch Isolierungsverluste in großer Höhe, Flaschenzünderausfälle durch Sand und Kühlversagen bei extremer Hitze. Als erfahrener Anbieter von Stromversorgungsausrüstungen hat Rockwill 38 Einheiten von 2500 kVA Spannungssteigerungstransformatoren für dieses 20 MW PV-Projekt angepasst und geliefert, wodurch langfristige Sicherheit des Vermögenswerts durch spezialisierte technische Optimierungen gewährleistet wird.

1.2 Technische Spezifikation

Die gelieferte Ausrüstung übertrifft im Hinblick auf Isolationsabstand und Verlustkontrolle die Branchenstandardparameter für hohe Lagen und Wüstenbedingungen.

02 Fertigungskualität: Zuverlässigkeit für extreme Umgebungen

2.1 Hochgelegter Isolationsprozess

Für jede 100m Erhöhung der Höhe verringert sich die Luftisolierstärke um etwa 1%. Für die extreme Höhe von 2000m dieses Projekts haben wir das Ka-Korrekturfaktor-Design eingeführt und die BIL-Seite des Hochspannungsteils vom Standard von 170 kV auf 200 kV erhöht.

2.2 Verbesserte Kühlung und Temperaturkontrolle

Die Bodentemperaturen in Namibia überschreiten oft 50°C, mit hohen Verdunstungsraten.

• Schwerlast-Kühlsystem: Die Kühlflächenfläche ist um 25% gegenüber herkömmlichen Designs vergrößert. Optimale Ölkanallayouts sorgen dafür, dass die Winding-Hot-Spot-Temperatur bei voller Lastbetriebsweise deutlich unter den Standardgrenzwerten bleibt.
• Verschluss-Technologie: Eine dicht verschweißte Wellblechtankstruktur wird verwendet, um Staub und Feuchtigkeit vollständig abzusperren und sicherzustellen, dass das Isolieröl unter extremen Bedingungen nicht oxidiert oder verfällt.

2.3 C5-M Klassen-Wüstenkorrosionsschutzprozess

Um Klasse 3S4 Sanderosion zu bekämpfen, wurde die Tankoberfläche einem strengen ISO 12944 C5-M Klassen schwerlastigen Korrosionsschutzbeschichtungsprozess unterzogen. Das Basis-Sandstrahlen erreicht Sa 2.5 Klassen, kombiniert mit mehreren Schichten zinkreicher Beschichtungen, um effektiv dem Abrasivverschlei durch hochgeschwindige Sandpartikel zu widerstehen.

2.4 Endmontage

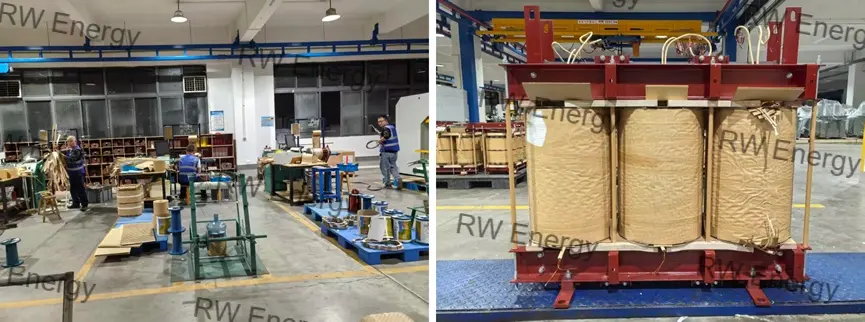

Auf Rockwills standardisierten Produktionslinien unterliegt jeder Transformator einem präzisen Montageprozess:

• Kernstapelung: Hochpermeable orientierte Siliziumstahlplatten und voll-oblique Verbindungsstapelungsprozesse werden verwendet, um Leerlaufverluste und Geräuschpegel signifikant zu reduzieren.
• Wicklungstrocknung: Wicklungen unterliegen einem strengen Vakuumbetrieb zur vollständigen Entfernung von innerer Feuchtigkeit, was die Isolierstärke erhöht.
• Vakuum-Ölfüllung: Die Ölfüllung erfolgt unter hohem Vakuum, um sicherzustellen, dass das Öl jeden Spalt vollständig ausfüllt, Blasen eliminiert und die elektrische Stabilität für den langfristigen Betrieb gewährleistet.

03 Sorgfältige Prüfung: Einhaltung von IEC- und IEEE-Normen

Rockwill betrachtet Qualität als Lebenslinie des Unternehmens. Vor der Massenlieferung bestanden diese Transformatorserie eine vollständige Reihe von Typprüfungen gemäß der IEC 60076-Serie in einem international anerkannten unabhängigen Labor, einschließlich:

• Temperaturanstiegstest: Überprüfung der Kühlleistung bei extremer Hitze.
• Blitzimpulstest: Sicherstellung, dass der Isolationsabstand nach der Korrektur des Ka-Koeffizienten vollständig erfüllt wird.
• Kurzschlussbelastungstest: Überprüfung der Stabilität der mechanischen Struktur.

Bei den 38 gelieferten Einheiten wurden vor dem Versand 100% Routinetests durchgeführt, um die Qualität jedes einzelnen Geräts zu gewährleisten:

• Hochgelegter simulierter Isolationstest: Überprüfung der dielektrischen Konstanz bei korrigierten Spannungspegeln.
• Dichtungsdrucktest: 24-Stunden-Dauerdrucktest am Wellblechtank, um Null-Leckage in Wüstengebieten mit extremen Temperaturschwankungen zu gewährleisten.
• Leerlauf-/Lastverlustmessung: Gewährleistung, dass jede Einheit den IEC 60076-20 Energieeinsparungsstandard Level 1 übertrifft, um die PV-Ertragseinnahmen zu maximieren.

04 Verpackung und Versand: Sichere Logistik über tropische Meere

4.1 Verpackung

Das Gerät wird mit schwerlastigen Grundstützen verstärkt, und zerbrechliche Teile wie Radiatoren und Buchsen sind mit speziellen Schutzabdeckungen versehen. Es werden fumigierte Seefracht-Holzkisten verwendet, die mit internen Feuchtigkeitssensoren ausgestattet sind.

4.2 Versand

Nach der Seefracht bis Walvis Bay und dem langen Binnenlandtransport werden Neigungsetiketten zur Überwachung verwendet, um sicherzustellen, dass es keine Verschiebung des präzisen Transformatorgehäuses gibt.

05 Installation und Wertzusammenfassung

5.1 Standortleistung

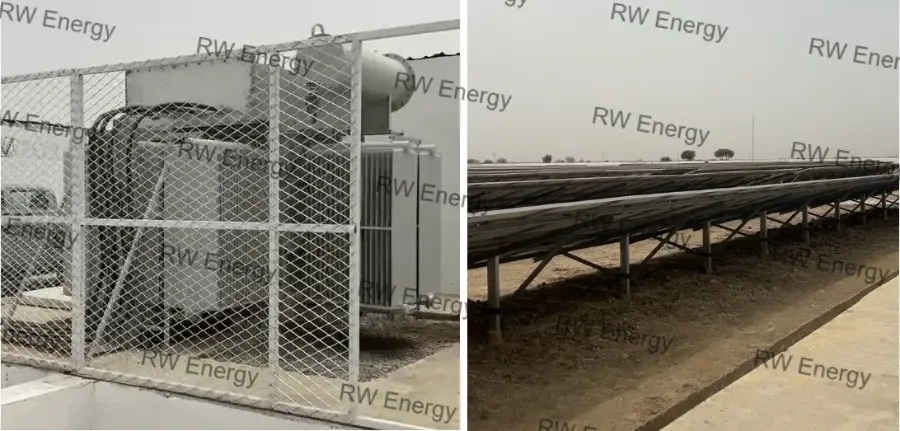

Die Ausrüstung erreichte „Plug-and-Play“ beim Eintreffen am Standort, wobei standardisierte Schnittstellendesigns den Bauaufwand erheblich reduzierten. Über 12 Monate des Betriebs zeigen die Überwachungsdaten, dass nach mehreren Klasse 3S4 Sandstürmen keine Korona oder Blitzüberschläge auf den Buchsenoberflächen aufgetreten sind.

5.2 Zusammenfassung

Die erfolgreiche Netzintegration von 38 Einheiten von 2500 kVA Spannungssteigerungstransformatoren kennzeichnet den hochzuverlässigen Betrieb des 20 MW PV-Kraftwerks in Namibia unter extremen Umweltbedingungen. Dank der technischen Kombination aus „Ka Korrektur Isolierung + C5-M Korrosionsschutz + dicht abgedichtet wartungsfreies Design“ konnte die Wartungshäufigkeit um etwa 35% reduziert werden, was die Verfügbarkeit des Kraftwerks erheblich verbessert hat. Dieser Meilenfall bietet ein reifes und replizierbares technisches Modell für die Entwicklung erneuerbarer Energien in hochgelegenen Wüstenregionen Afrikas.

06 Lebenszyklusdienstleistungen

Rockwill bietet professionelle Dienstleistungen, die den gesamten Lebenszyklus der Ausrüstung abdecken:

• Ersatzteile-Unterstützung: Spezialisierte Ersatzteilzentren wurden in Südafrika eingerichtet, um eine schnelle Versorgung mit wichtigen Dichtungen und Zubehör sicherzustellen.
• Fernwartungstechnische Diagnose: Bereitstellung von Gesundheitsbewertungen auf Basis von Betriebsdaten zur Unterstützung der Vorhersagepflege durch die Besitzer.
• Lebenslang Technischer Support: Ein Team erfahrener Ingenieure bietet 24/7-Support, um sicherzustellen, dass jeder Kilowattstunde grüne Energie sicher ins Netz eingespeist wird.
