Erfolgreicher Fall von 263 Einheiten des 33kV Ölfüllten 32-Stufen Spannungsregler-Controller-Projekts in Bangladesch

Erfolgreicher Fall von 263 Einheiten 33kV Ölgefüllter 32-Stufen Spannungsregler-Controller-Projekt in Bangladesch

01 Gesamtprojektübersicht

1.1 Projektbackground

Im Juni 2024 wurden offiziell 263 Einheiten 33kV ölgefüllter 32-Stufen Spannungsregler-Controller ausgeliefert und im Rahmen des Projekts zur Modernisierung des mittelspannungsmäßigen Verteilnetzes in Bangladesch eingesetzt. Diese Geräte, die von Vziman entwickelt und hergestellt wurden, dienen der Stabilisierung der Spannung, der Anpassung an Lastfluktuationen und der Verbesserung der Qualität der Stromversorgung im bangladeschischen Stromnetz. Die Ausrüstung wurde in mehreren 33kV-Umspannwerken und Industrieparks in Bangladesch installiert und in Betrieb genommen, mit einem stabilen und zuverlässigen Betriebsstatus.

Der 32-Stufen Spannungsregler-Controller ist das Kernreguliergerät im mittelspannungsmäßigen Verteilnetz. Er kann die Spannung präzise stabilisieren, wenn die Netzspannung stark fluktuieren, bei dynamischen Laständerungen den Leitungsspannungsverlust in Echtzeit kompensieren, Probleme wie Über- und Unterspannung sowie übermäßige Spannungsfluktuationen effektiv lösen und die Ausfallrate von elektrischen Geräten und Stromausfälle erheblich reduzieren. Es ist eine Schlüsselausrüstung für die Modernisierung städtischer und ländlicher Verteilnetze und die Verbesserung der industriellen Infrastruktur in Bangladesch. Der diesmal ausgelieferte 33kV ölgefüllte 32-Stufen Spannungsregler-Controller ist mit der 50Hz-Betriebshäufigkeit des bangladeschischen Stromnetzes kompatibel und wurde für die komplexe lokale Umgebung mit hoher Außentemperatur (maximale Temperatur bis 40°C und darüber), hoher Luftfeuchtigkeit an der Küste und mehr Staub angepasst und optimiert. Er verwendet ein vollständig versiegeltes ölgefülltes Kühlsystem und einen hochfesten korrosionsbeständigen Gehäuse, hat eine hochpräzise Spannungsregelungsfähigkeit. Er kann die Ausgangsspannung bei einer Eingangsspannungsfluktuation von ±20% innerhalb von ±1% stabilisieren. Gleichzeitig bietet er mit einem vollständigen lokalen Nachverkaufsservice-System und Fernüberwachungsfunktion eine hohe Anerkennung durch die Bangladesh Power Development Board und verschiedene Projekteigner, was eine stabile und zuverlässige Stromversorgungsgarantie für die lokale industrielle Produktion, das Leben der Einwohner und die Infrastrukturkonstruktion bietet.

1.2 Technische Parameter

1.3 Zeichnungen

Für weitere Informationen zum MV-Schrittspannungsregler, kontaktieren Sie uns bitte!

02 Produktfertigung

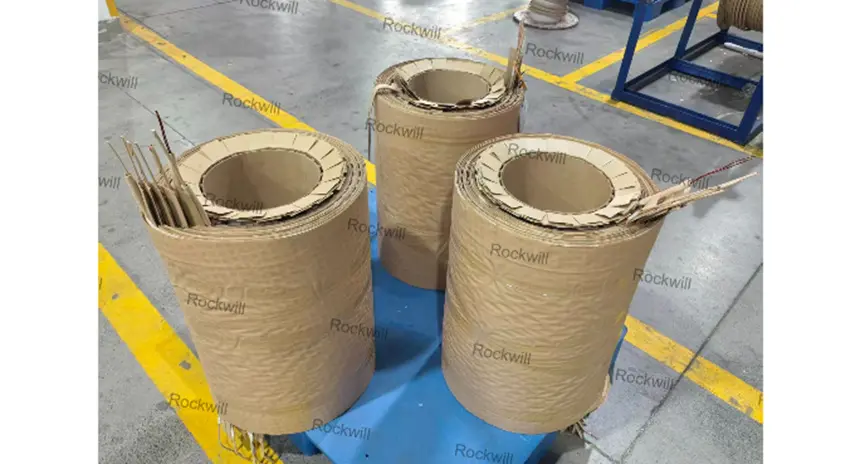

2.1 Wicklung und Aushärten der Spulen des 32-Stufen-Spannungsreglers

Die Wicklung der Spannungsreglerspulen ist ein Kernprozess für die Genauigkeit der Spannungsregelung. Es wird vollautomatische CNC-Wickelmaschinen eingesetzt, um die Wickeldichte und die Windungsfehler streng zu kontrollieren, um eine gleichmäßige und kompakte Wicklung mit einem Fehler von ±0,5 % zu gewährleisten, was die Genauigkeit der Spannungsregelung sicherstellt. Nach der Wicklung wird ein Vakuumdruckimpregnierungsverfahren (VPI) angewendet, bei dem die Spulen in hitzebeständiges Isolierharz getaucht werden. Durch Vakuumentlüftung und Hochdruck-Aushärten dringt das Isolierharz vollständig in die Zwischenräume zwischen den Windungen ein und bildet eine dichte Isolierschicht.

Die ausgehärteten Spulen unterliegen speziellen Tests wie Isolationswiderstandsmessung und Verlustmessung, um sicherzustellen, dass ihre Isolationsleistung den Anforderungen entspricht. Sie können Überlastungen und Umwelteinflüsse in Bangladesch standhalten und vermeiden Probleme wie Isolieralterung und -durchschlag während des langfristigen Betriebs.

2.2 Montage des 32-Stufen-Spannungsreglers und des Antriebssystems

Der Schrittspannungsregler verwendet ein modulares Montageverfahren, um hochpräzise induktive Spannungsregelmechanismen, Getriebe, Einstellwellen und andere Komponenten präzise zusammenzufügen. Der Passsitz zwischen den Teilen wird streng kontrolliert, um eine reibungslose Übertragung und eine genaue Spannungsregelung zu gewährleisten. Während der Montage wird auf den Antriebskomponenten ein langlebiges, temperaturbeständiges Fett angewendet, das für den Temperaturbereich von -5 °C bis 40 °C in Bangladesch geeignet ist, um Verfestigung bei niedrigen Temperaturen und Verlust bei hohen Temperaturen zu vermeiden und eine Übertragungsblockierung zu verhindern.

Nach der Montage wird ein mechanischer Funktionsversuch durchgeführt, bei dem Aktionen wie Spannungsregelung und Verriegelung wiederholt simuliert werden, um eine schnelle Reaktionsgeschwindigkeit, stabile und reibungslose Funktion ohne Blockierung zu gewährleisten. Die mechanische Lebensdauer beträgt mehr als 2.000.000 Zyklen und erfüllt die Anforderungen an häufige Spannungsregelungen im Verteilnetz über lange Zeiträume.

05 Standortimplementierung und Zusammenfassung für den 32-Stufen-Spannungsregler

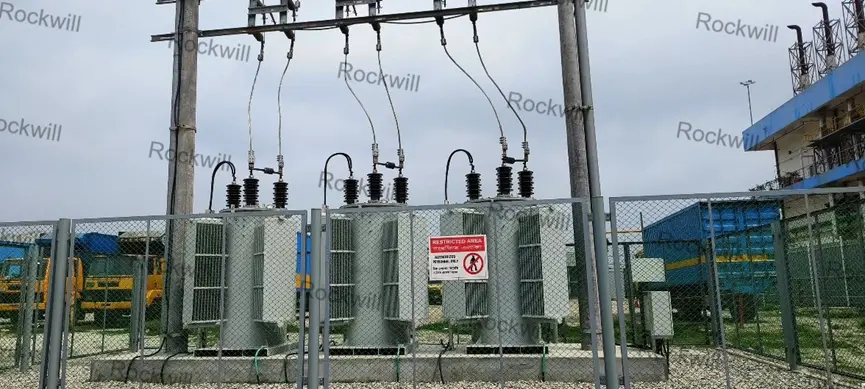

5.1 Standortimplementierung

Dieses Projekt ist ein Verteilnetz-Versorgungsstabilisierungsrenovierungsprojekt in Bangladesch. Der gesamte Installations-, Inbetriebnahm- und Kommissionierungsprozess folgt streng den IEC-Internationalen Normen und den örtlichen Vorschriften für die Verteilnetzbauweise. Es wird eine modulare Montagemethode angewendet, um den örtlichen Bedingungen mit hoher Temperatur, hoher Luftfeuchtigkeit und staubigem Außenklima gerecht zu werden. Die standardisierten Verfahren unten werden implementiert, um eine stabile Ausrüstungsbetriebsfähigkeit sicherzustellen:

• Genaue Vorbereitung: Überprüfung der Bauverhältnisse der Installationsbasis, Prüfung des äußeren Erscheinungsbilds und des Isolationszustands jedes Modulkomponenten des Spannungsreglers, Bereitstellung von Bauwerkzeugen, wetterbeständigen und hochtemperaturgeeigneten Materialien, und Überprüfung des Gerätemodells, um Fehlkombinationen und fehlende Teile zu vermeiden.
• Modulare Montage: Der Mittelspannungsspannungsregler wird in modularen Bauteilen montiert, um hochpräzise induktive Spannungsregelmechanismen, Getriebe, Anpassungswelle und andere Komponenten genau zu installieren. Die Passgenauigkeit wird streng kontrolliert, um eine reibungslose Übertragung und präzise Spannungsregelung sicherzustellen. Langzeit beständig gegen hohe und niedrige Temperaturen geeignetes Schmiermittel wird auf die Übertragungskomponenten aufgetragen, um sich an das lokale Klima anzupassen und Übertragungsblockaden zu verhindern. Nach der Montage wird ein mechanischer Funktionsversuch durchgeführt, um Spannungsregelung und Verriegelungsaktionen zu simulieren, um eine schnelle Reaktion, einen stabilen Betrieb und eine mechanische Lebensdauer von über 2.000.000 Malen sicherzustellen, was langfristige Spannungsregelungsanforderungen erfüllt.
• Hülleinstallation und Abdichtung: Die Kernkomponenten des Spannungsreglers werden in die korrosionsbeständige Hülle gehoben und befestigt. Schlüsselteile werden mit doppelter Abdichtung + wetterbeständigem Kleber behandelt, um Regenwasser- und Staubintrusion zu verhindern.
• Ölfüllung und Verkabelung: Unter Vakuum erfolgt die Ölfüllung mit Ölreinigungsausrüstung und Mikrowassererkennung, um sicherzustellen, dass das Transformatorenöl qualifiziert ist. Die Hauptleitung, intelligente Module und Blitzschutz-Erdverbindungen werden gemäß Spezifikationen abgeschlossen, um feste und standardisierte Verkabelung sicherzustellen.
• Mechanische und elektrische Inbetriebnahme: Mechanische Funktion und elektrische Leistungstests werden durchgeführt, um sicherzustellen, dass die Ausgangsspannung bei einer Eingangsspannungsschwankung von ±20% innerhalb von ±1% stabilisiert wird, was den örtlichen Stromversorgungsanforderungen entspricht.
• Umweltanpassbarkeitstest: Extreme hohe Temperaturen und hohe Luftfeuchtigkeit werden vor Ort simuliert, um die Korrosionsschutz-, Abdichtungs- und Wärmeabgabeleistung der Ausrüstung zu überprüfen, um deren Eignung für den Outdoorbetrieb sicherzustellen.
• Inbetriebnahme unter Last: Eine 72-Stunden-Probefahrt unter Last wird durchgeführt, und der Erdungswiderstand (gemessen ≤3Ω, besser als Standardanforderungen) wird getestet, um sicherzustellen, dass alle Ausrüstungsleistungskennzahlen den Standards entsprechen.

5.2 Zusammenfassung der Standortarbeit des 32-Stufen-Spannungsreglers

Dieses Modernisierungs- und Renovierungsprojekt des 32-Stufen-Spannungsreglers für das Verteilnetz in Bangladesch hat sich strikt an die IEC-Internationalen Normen und örtliche Bauvorschriften gehalten. Durch die Anwendung einer modularen Montagemethode wurde die Bauqualität und -effizienz verbessert, angepasst an die örtlichen Bedingungen mit hoher Temperatur, hoher Luftfeuchtigkeit und staubigem Klima, und eine umfassende Qualitätskontrolle während des gesamten Prozesses implementiert. Während der Implementierung haben präzise Montage, standardisierte Abdichtung und umfassende Inbetriebnahme Probleme wie Übertragungsblockaden und Dämpfung der Isolation des Spannungsreglers gelöst, um einen stabilen Ausrüstungsbetrieb sicherzustellen. Nach einer 72-Stunden-Probefahrt unter Last und gemeinsamer Abnahme durch den Eigentümer entsprachen alle Testdaten den Standards, und die Ausrüstung wurde erfolgreich für den Betrieb und die Wartung übergeben. Das Projekt hat die Spannungsstabilität des örtlichen Verteilnetzes wirksam verbessert und die Qualität der Stromversorgung gewährleistet, wobei die Anpassungsfähigkeit und Zuverlässigkeit des Spannungsstabilisators hervorgehoben wurden und hohe Anerkennung seitens des Eigentümers erhielt.

06 Vollständiger Lebenszyklus-Betrieb und Wartungshosting-Service

Dieser Service umfasst den gesamten Lebenszyklus von Beschaffung und Anpassung des 32-Stufen-Spannungsreglers, Installation und Inbetriebnahme, täglichen Betrieb, Wartung, Fehlerbehebung bis zur Entsorgung. Er wird durch speziell ausgebildetes Personal durchgeführt, um einen sicheren und stabilen Ausrüstungsbetrieb, nachverfolgbares Management und sorgenfreie Stromversorgung sicherzustellen.
